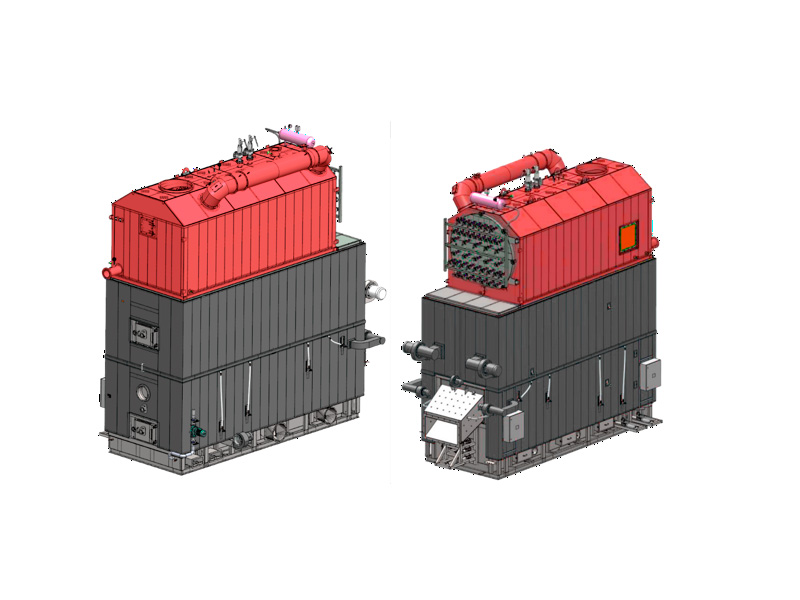

Технические характеристики и параметры котлов КВТ-М от 500 до 2000 кВт
| Наименование показателей | Показатель | |||
| Номинальная теплопроизводительность котла, кВт | 500 | 1000 | 1500 | 2000 |
| Минимальная теплопроизводительность котла, кВт (на расчетном виде топлива) | 200 | 500* | 750* | 1000* |
| Расчетный вид топлива, (древесные пеллеты)
ГОСТ 33103.1-2017* – влажность относительная, % – теплотворная способность, МДж/кг (ккал/кг) – расход топлива, кг/час |
D6-D10
10 17,54 (4190)** 115** |
D8-D10
10 17,54 (4190)** 230** |
D8-D10
10 17,54 (4190)** 340** |
D8-D10
10 17,54 (4190)** 455** |
| Объем контура котла, м3 (л) | 1,6 | 3,4 | 6,5 | 6 |
| Топочный объем, м3 | 1,75 | 3,76 | 6,53 | 10,36 |
| Площадь зеркала горения, м2 | 0,643 | 1,66 | 2,74 | 3,2 |
| Поверхность нагрева теплообменника, м2 | 40,3 | 76 | 114 | 139,04 |
| Поверхность нагрева воздухоподогревателя, м2 | – | – | – | – |
| КПД, до % | 91 | |||
| Расчетное давление, МПа (кгс/см²) | 0,6 (6,0) | 0,6 (6,0) | 0,6 (6,0) | 0,6 (6,0) |
| Пробное давление, МПа (кгс/см²) | 0,9 (9,0) | 0,9 (9,0) | 0,9 (9,0) | 0,9 (9,0) |
| Номинальная температура теплоносителя на входе в котел, °С | 70 | |||
| Номинальная температура теплоносителя на выходе из котла, °С | 95 | |||
| Максимальная температура теплоносителя на выходе из котла, °С | 110 | |||
| Минимально допустимый расход теплоносителя, м3/час | 17,2 | 34,4 | 51,6 | 68,8 |
| Максимально допустимый расход теплоносителя, м3/час | 43 | 88 | 129 | 172 |
| Максимально допустимое гидравлическое сопротивление котла при номинальной производительности, МПа (кгс/см2) | 0,05 (0,5) | 0,07
(0,7) |
||
| Расход воздуха на систему пневмоимпульсной очистки, л/мин | 250*** | 250*** | 250*** | 250*** |
| Давление воздуха на систему пневмоимпульсной очистки, атм | 6 | 6 | 6 | 6 |
| Минимально допустимое давление при температуре теплоносителя 95°С/110°С, МПа (кгс/см2) | 0,2 ((2,0)/
0,4 (4,0) |
0,2 (2,0)/
0,4(4,0) |
0,0 (2,0)/
0,4 (4,0) |
0,2 (2,0)/
0,4 (4,0) |
| Максимальная температура в топке, °С | 1050 | 1050 | 1050 | 1050 |
| Температура уходящих газов (не более), ºС | 200* | 200* | 200* | 200* |
| Массовый расход продуктов горения, кг/час | 1856** | 3263** | 4895** | 6525** |
| Нормы выбросов загрязняющих веществ в сухих уходящих газах при нормальных условиях (температура 0ºС и давление 101,3 кПа) и объемном содержании кислорода в отходящих газах 6% (коэффициент избытка воздуха α=1,4), мг/м3, не более: | 750
500 600 50 (после золоуловителя) |
|||
| Аэродинамическое сопротивление котла, Па | 500* | 500* | 500* | 500* |
| Уровень звукового давления LpA, дБа | 103 | 103 | 103 | 103 |
| Потери в окружающую среду не более, % | 3 | 3 | 3 | 3 |
| Напряжение электрической сети, В | 380 | 380 | 380 | 380 |
| Установленная электрическая мощность ∑, кВт
Вентилятор дожига Вентилятор наддува Вентилятор охлаждения датчиков уровня Насос охлаждения колосниковой решетки |
2,62
0,75 0,75 0,75 0,37 |
5,95
1,1+3,0=4,1 1,1 0,75 – |
8,05
2,2+4,0=6,2 1,1 0,75 – |
11,25
1,5+1,5+3+3=9 1,5 0,75 – |
Нормальные климатические условия: температура+20 °С, атмосферное давление – 101325 Па.
* Приведенные данные могут меняться в зависимости от влажности топлива.
** Значения приведены для расчетного вида топлива при нормальных климатических условиях.
*** Качество сжатого воздуха: осушенный, размер твердых частиц не более – 1 мкм, содержание масла не более ‑ 0,01 мг/м3.
